面向真实工程挑战的仿真方案

从芯片封装到整机系统,从射频微波到结构强度,为研发关键环节提供经过验证的工具组合与实施方法

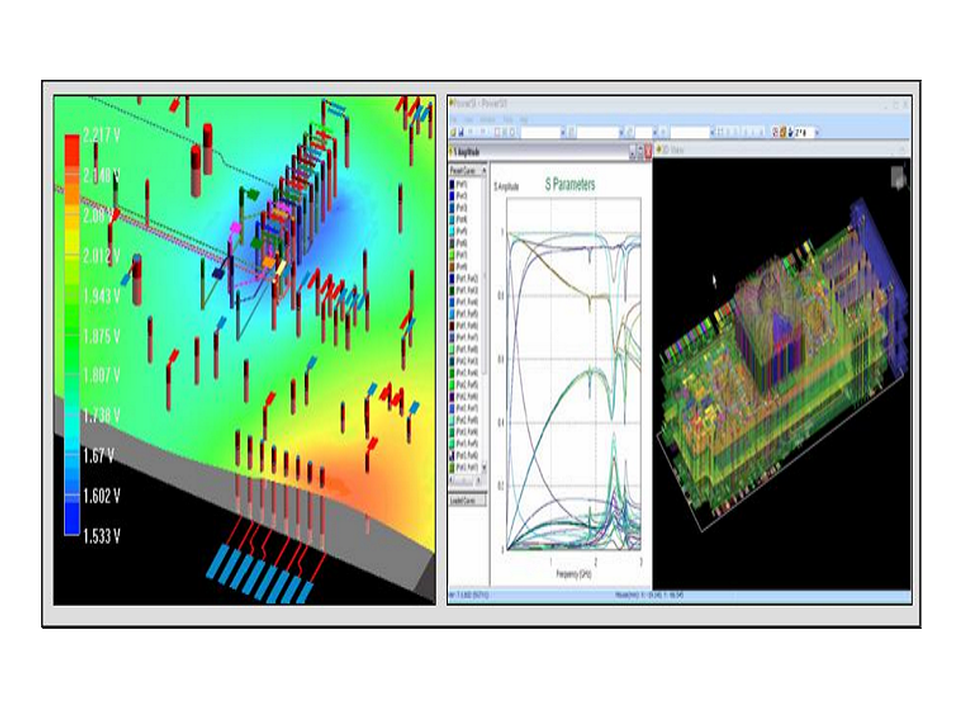

Cadence 信号完整性解决方案
SOLUTION 01

Cadence 信号完整性解决方案

基于 Sigrity X Advanced SI 平台,应对先进工艺节点下封装与 PCB 设计规模、复杂度指数级增长的挑战。随着芯片设计进入 7nm 及更先进节点,高速接口速率持续攀升,信号完整性已成为系统成败的关键约束。
  • 高速 SerDes / DDR 接口的通道建模与合规分析
  • 阻抗、回流路径、串扰的全链路设计规则验证
  • 设计-仿真一体化的闭环签核流程
查看方案详情 →

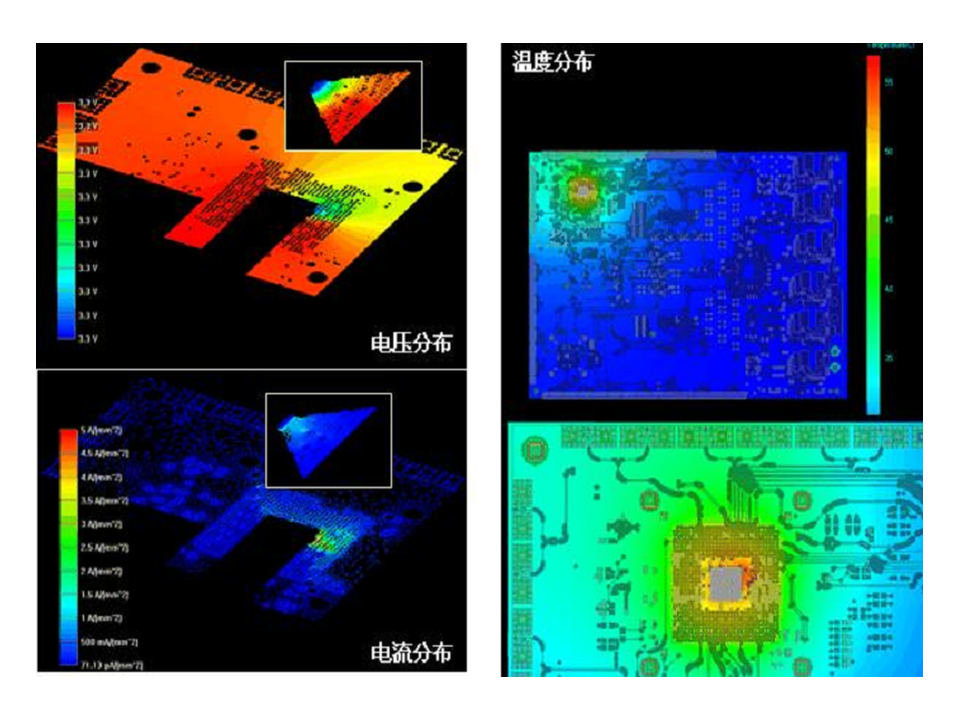

电热协同仿真解决方案
SOLUTION 02

电热协同仿真解决方案

Cadence Celsius Thermal Solver 是首款同时满足电气工程师与机械工程师需求的热分析技术。电气工程师可将快速、准确且易用的热仿真纳入电源完整性分析流程;机械工程师则可扩展既有热分析方法,将电热相互作用产生的真实热源纳入计算。
  • IC 封装、PCB 与系统级的电-热联合仿真
  • PowerDC 直流压降与热分布耦合分析
  • 面向功率密度持续攀升场景的热设计优化
查看方案详情 →

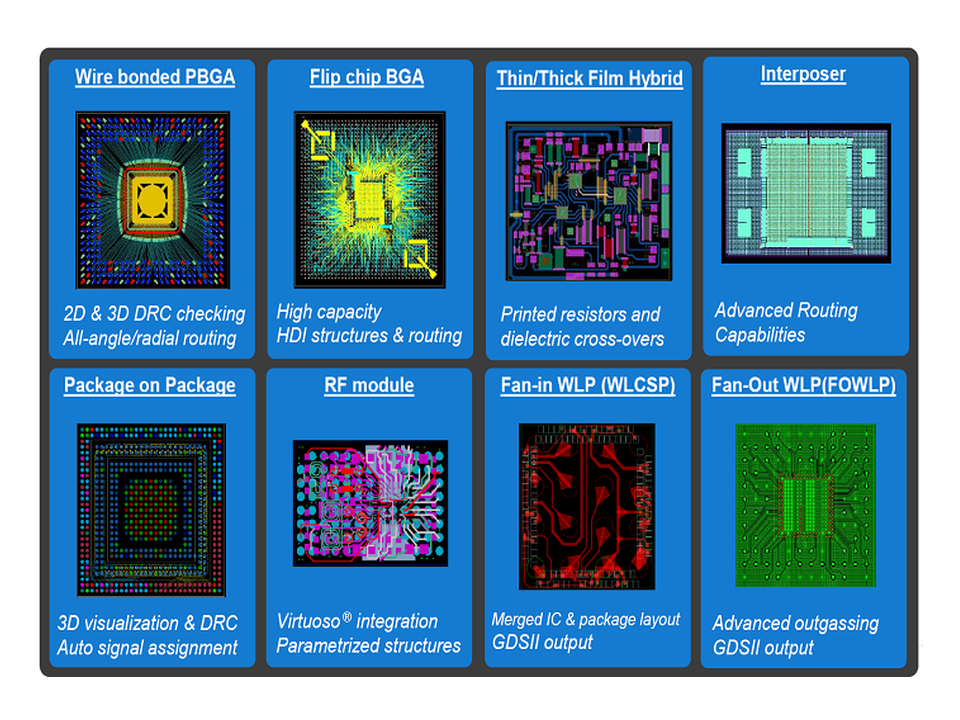

Cadence 硅基板/高级封装、PCB 模型提取解决方案
SOLUTION 03

Cadence 硅基板/高级封装、PCB 模型提取解决方案

基于 Clarity Advanced IC Package Extraction Suite,提供对芯片封装进行参数提取和评估的完整解决方案,支持引线键合、倒装芯片、引线框架、堆叠/平铺芯片和封装堆叠等各类封装类型的寄生参数提取。
  • 键合丝、过孔、焊球、微凸点等物理结构建模
  • Per-pin 封装 SPICE 模型提取,支撑 IR-drop 分析
  • IBIS / SPICE / S-Y-Z 多格式标准模型输出
查看方案详情 →

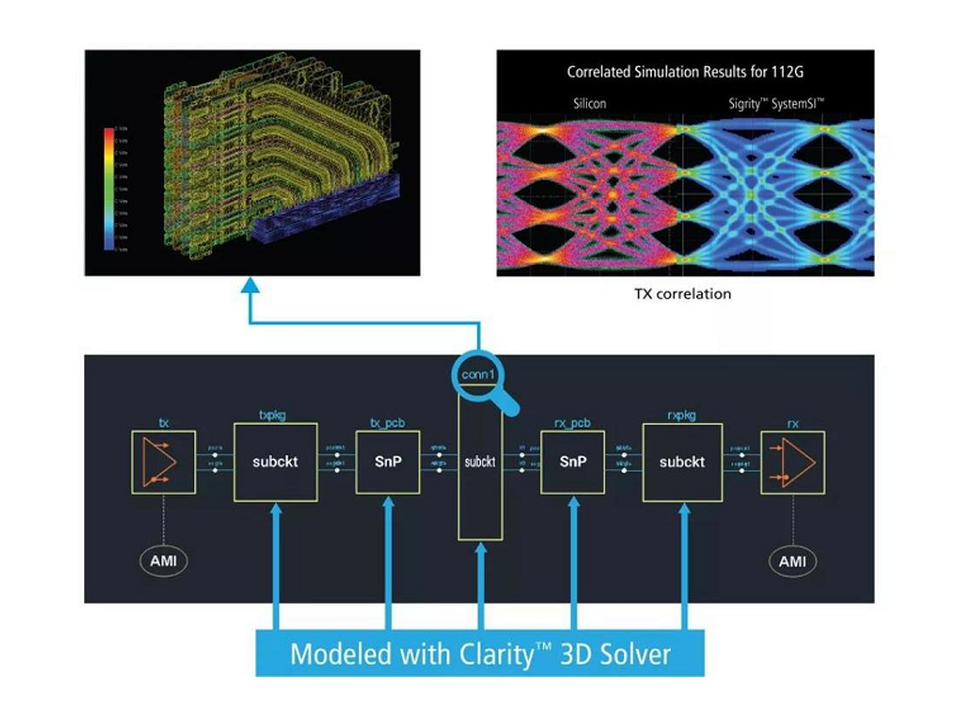

Cadence 3D 全波电磁场仿真分析
SOLUTION 04

Cadence 3D 全波电磁场仿真分析

Cadence Clarity 3D Solver 采用全三维全波有限元算法与自适应网格剖分,拥有高达 10 倍的仿真性能与近乎无限的处理能力,精度达到黄金标准,为芯片、封装、PCB 与互连结构提供签核级电磁模型提取。
  • 自适应网格与分布式并行求解,保证一致性精度
  • S 参数显示、TDR 分析、3D 电磁场分布等后处理
  • 适配主流封装、PCB 设计数据的通用电磁工具
查看方案详情 →

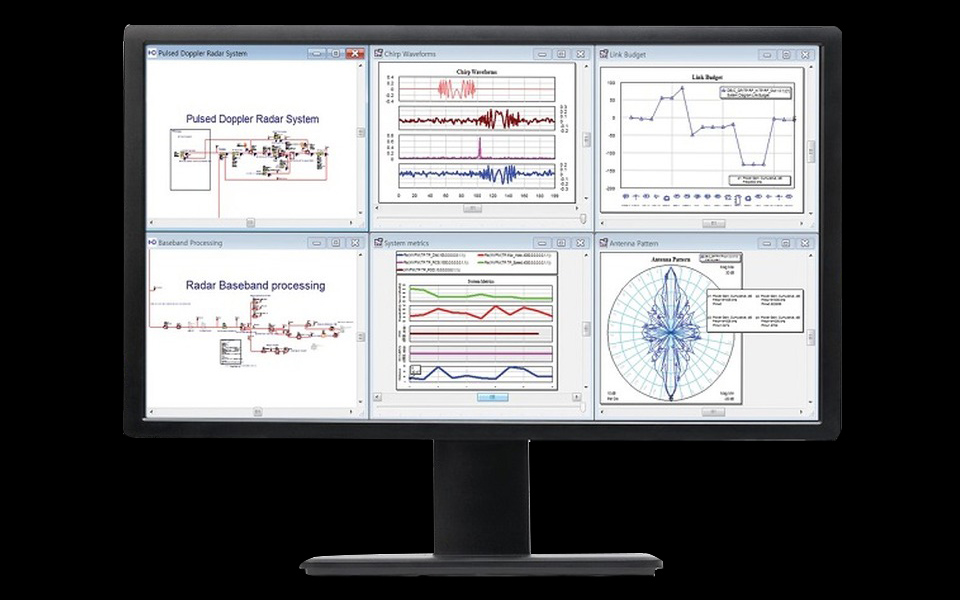

5G 系统与 AWR 射频微波方案
SOLUTION 05

5G 系统与 AWR 射频微波方案

AWR Design Environment 平台配合 5G 通信标准库,支持 5G 系统的仿真与建模,包括测试平台和相控阵开发功能。从波束赋形、大规模 MIMO 天线系统到新型调制波形,全面支撑 5G 高数据容量与低延迟的设计目标。
  • 射频前端与毫米波电路的协同设计仿真
  • 相控阵天线系统级验证
  • 电路-电磁-系统三级联动设计流程
查看方案详情 →
结构多物理场仿真方案
SOLUTION 06

结构多物理场仿真方案

组合 BETA CAE 前后处理工具链与 MSC 结构求解器家族,为汽车、航空航天与高端装备提供从网格建模、求解分析到结果评估的企业级 CAE 仿真体系,支撑整车耐久、碰撞安全与机构运动学等关键验证环节。
  • ANSA + META 高效前后处理闭环
  • MSC Nastran / Adams / Marc 多求解器协同
  • SPDRM 企业级仿真流程与数据管理
查看方案详情 →
